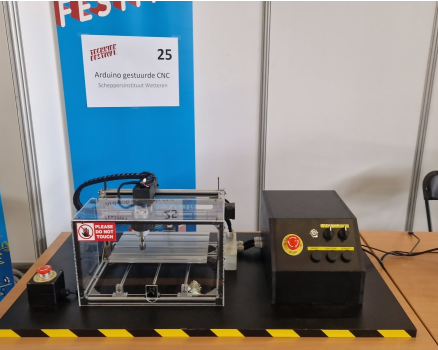

Eindproject CNC-machine
Projectomschrijving
In dit project heb ik al de kennis van mijn middelbare opleiding moeten gebriken om een cnc machine te maken. Hierbij maak ik gebruik van een microcontroler. Deze was een arduino uno R3 waarop een shield bevestigd was. Op dit shield zaten drivers voor mijn stappenmotors. De stappenmotors zorgen voor beweging in de assen. Er waren 3 assen (X-Y-Z). Om afbeeldingen of tekeningen om te zetten naar signalen voor de motors gebruikte ik G-code en een g-code-sender. Op de microcontroller draaide een filmware die de g-code omzette naar elektrische signalen. Die dan op hun beurt verstuurd werden naar de motor. Ook moest er natuurlijk naar de veiligheid gekeken worden. Hiervoor zijn er verschillende maatregelen genomen zoals 2noodstoppen, een noodstoprelais, een afscherming van plexiglas en waarschuwingsstickers.
Gebruikte websites/Tools
gebruikte machines/gereedschappen
- Lazercutter voor de plexiglass afscherming.
- 3Dprinter voor montage punten te maken voor de eindelopen.
- Zaagtafel om alle planken op maat en verstek te zagen
- boormachine om gaten te boren voor montage van de CNC-machine

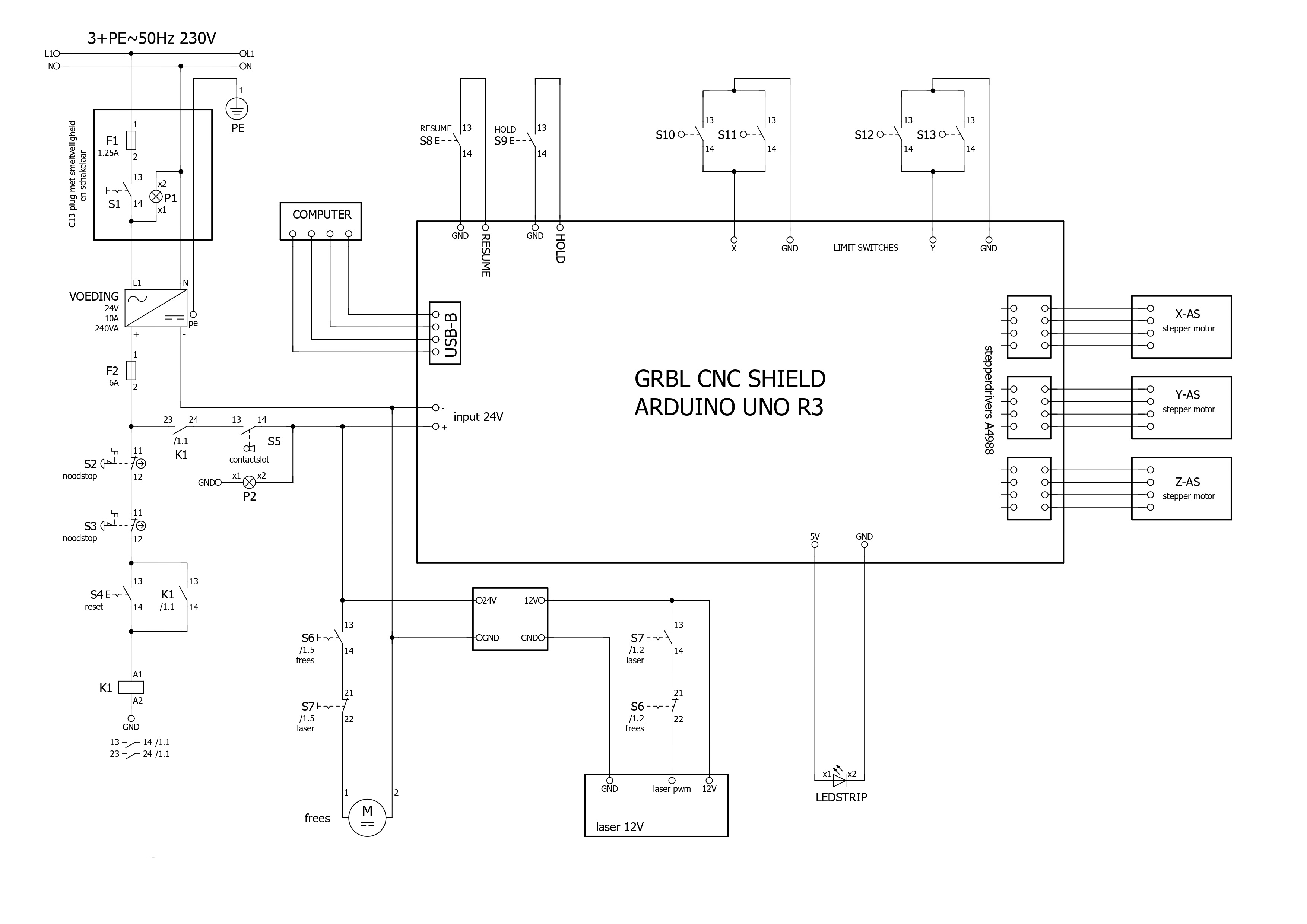

Elektrisch schema

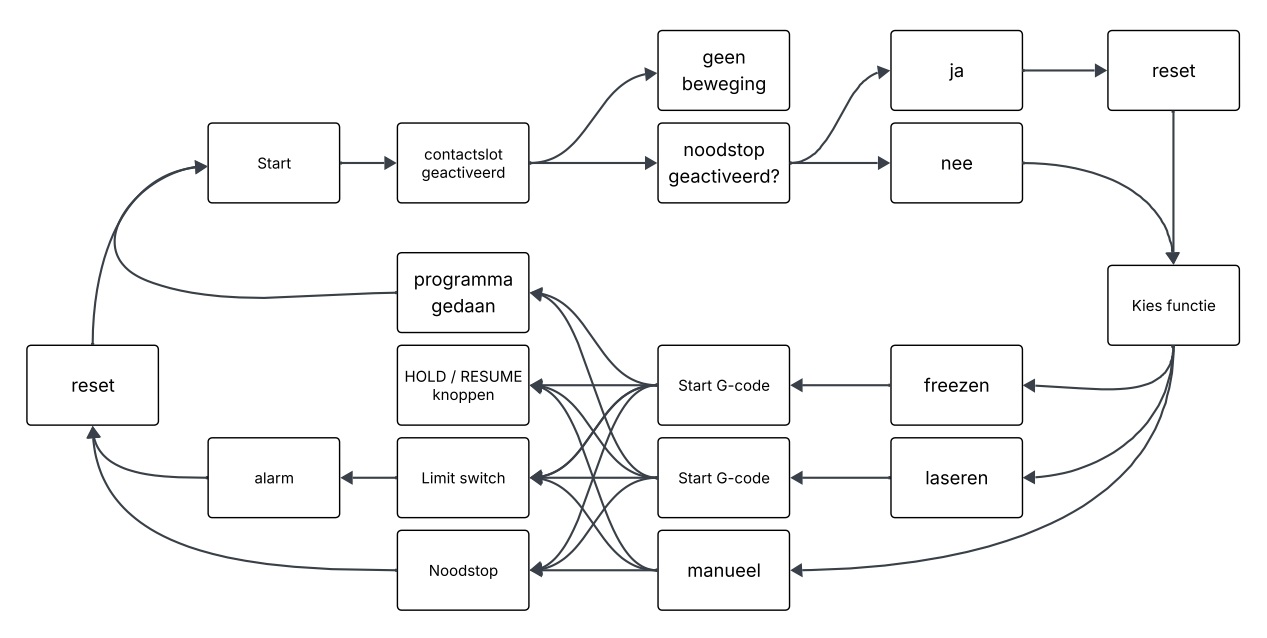

Flowchart
